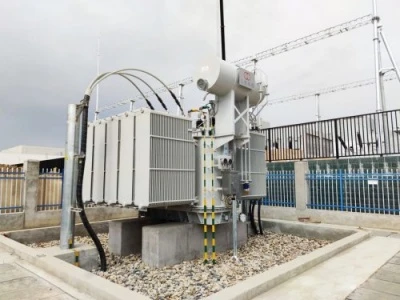

Falha térmica -Superaquecimento
As perdas do transformador produzem calor:
. Perda central
. Perda de cobre no enrolamento
. Perdas perdidas
Perdas dielétricas
Se a remoção de calor for insuficiente, a temperatura aumenta.
Causas comuns:
. Sobrecarga·
Falha no ventilador de resfriamento.
Falha na bomba de óleo.
Passagens de óleo bloqueadas·
Obstrução do radiador.
Alta temperatura ambiente.
Má circulação de óleo Pontos quentes internos
Sequência de falha:
Carga elevada - perdas maiores - temperatura mais alta - envelhecimento acelerado do isolamento - resistência mecânica reduzida - quebra do isolamento
Um princípio de engenharia útil é:
O superaquecimento não danifica apenas o transformador imediatamente;
ele acelera o envelhecimento do sistema de isolamento. Uma falha térmica-de temperatura baixa pode estar associada a sobrecarga ou fluxo de óleo restrito, enquanto falhas-de temperatura mais alta podem resultar de contatos defeituosos, correntes circulantes e aquecimento localizado severo. O manual CEA usa categorias de falha-térmicas DGA correspondentes aproximadamente às abaixo300 graus, 300-700 graus e acima de 700 grauspara classificação diagnóstica.
Correção importante:
Essas faixas de temperatura DGA são categorias de falha de diagnóstico e não a temperatura normal de operação do óleo do transformador ou do isolamento do enrolamento.
