Um transformador montado em painel frontal morto é um componente crucial em sistemas de distribuição elétrica, oferecendo uma maneira segura e eficiente de reduzir a tensão para diversas aplicações. Um dos principais aspectos a serem entendidos sobre esses transformadores é o aumento de temperatura. Neste blog, como fornecedor de transformadores montados em painéis frontais, vou me aprofundar no que significa aumento de temperatura, seu significado e os fatores que o influenciam.
O que é o aumento de temperatura em um transformador montado com almofada frontal morta?
O aumento de temperatura refere-se ao aumento da temperatura de um transformador acima da temperatura ambiente. Ocorre devido às perdas geradas dentro do transformador durante sua operação. Estas perdas podem ser amplamente classificadas em dois tipos: perdas no cobre e perdas no núcleo.
As perdas no cobre, também conhecidas como perdas I²R, são causadas pela resistência dos enrolamentos do transformador. Quando a corrente flui pelos enrolamentos, o calor é gerado de acordo com a fórmula P = I²R, onde P é a perda de potência, I é a corrente e R é a resistência do enrolamento. Quanto maior a corrente e a resistência, maiores serão as perdas no cobre e, consequentemente, mais calor será produzido.
As perdas no núcleo, por outro lado, são devidas às propriedades magnéticas do núcleo do transformador. Eles consistem em perdas por histerese e perdas por correntes parasitas. As perdas por histerese ocorrem devido à magnetização e desmagnetização repetidas do material do núcleo à medida que a corrente alternada muda de direção. As perdas por correntes parasitas são causadas pelas correntes induzidas no núcleo, que circulam em circuitos fechados e geram calor.
O aumento de temperatura de um transformador montado em painel frontal morto é um parâmetro importante porque afeta diretamente o desempenho, a eficiência e a vida útil do transformador. O aumento excessivo da temperatura pode levar à degradação do isolamento, redução da eficiência e até falha prematura do transformador.
Significado do aumento da temperatura
Desempenho e eficiência
À medida que a temperatura de um transformador aumenta, sua resistência também aumenta. Isto leva a maiores perdas de cobre e a uma diminuição na eficiência do transformador. Um transformador operando com um aumento de temperatura elevado consumirá mais energia para fornecer a mesma quantidade de saída, resultando em aumento dos custos de energia. Além disso, o desempenho do transformador pode ser afetado, como a diminuição da regulação de tensão.
Vida de Isolamento
O material de isolamento utilizado nos transformadores é projetado para suportar uma determinada faixa de temperatura. Quando a temperatura sobe acima desta faixa, o isolamento pode degradar-se com o tempo. Esta degradação pode levar à redução da rigidez dielétrica do isolamento, aumentando o risco de panes elétricas e curtos-circuitos. A vida útil do isolamento é significativamente afetada pela temperatura, e uma regra geral é que para cada aumento de 8 a 10°C na temperatura, a vida útil do isolamento é reduzida pela metade.
Segurança
O aumento de alta temperatura pode representar um risco à segurança. Isso pode causar superaquecimento do transformador, o que pode causar incêndio ou explosão em casos extremos. Além disso, a superfície quente do transformador pode representar um risco de queimadura para o pessoal que trabalha nas proximidades.
Fatores que afetam o aumento da temperatura
Corrente de carga
A corrente de carga é um dos fatores mais significativos que afetam o aumento de temperatura de um transformador. À medida que a corrente de carga aumenta, as perdas no cobre aumentam proporcionalmente ao quadrado da corrente. Portanto, uma corrente de carga mais alta resultará em um aumento de temperatura maior. Os transformadores são projetados para operar dentro de uma determinada faixa de carga e exceder essa faixa pode causar aumento excessivo de temperatura.
Temperatura ambiente
A temperatura ambiente é a temperatura do ambiente circundante onde o transformador está instalado. Uma temperatura ambiente mais elevada significa que o transformador tem menos capacidade de dissipar calor. Por exemplo, se um transformador for instalado num clima quente ou num espaço fechado com pouca ventilação, o aumento de temperatura será maior em comparação com um transformador instalado num ambiente mais frio.
Método de resfriamento

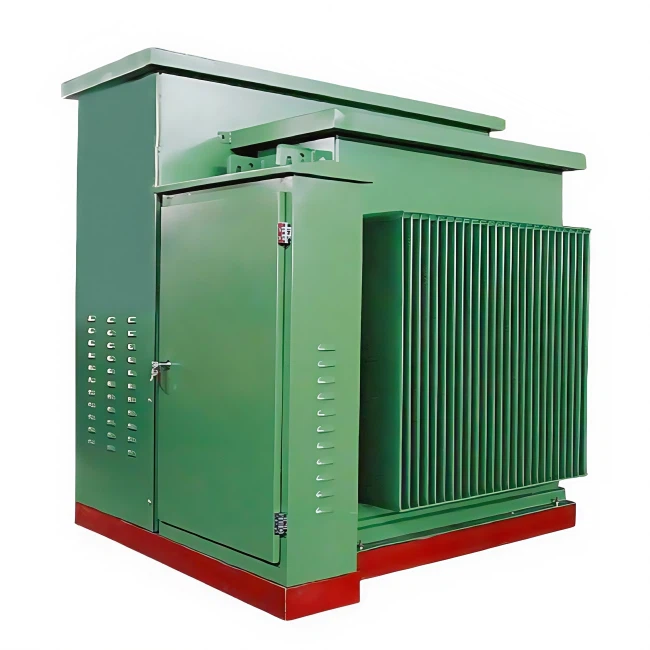

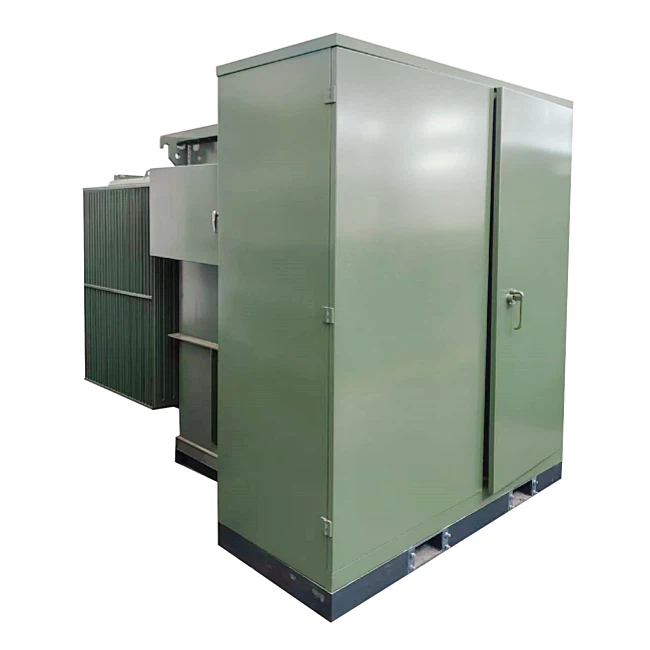

O método de resfriamento usado em um transformador montado em painel frontal também afeta o aumento da temperatura. Existem diferentes tipos de métodos de resfriamento, como resfriamento por ar natural (AN), resfriamento por ar forçado (AF) e resfriamento por óleo. Transformadores imersos em óleo, como oTransformador trifásico imerso em óleo montado em almofada, são mais eficazes na dissipação de calor em comparação com transformadores resfriados a ar. O óleo atua como refrigerante, transferindo calor dos enrolamentos e do núcleo para a superfície externa do tanque do transformador, onde pode ser dissipado no ambiente circundante.
Projeto de transformador
O design do transformador, incluindo o tamanho e o material do núcleo e dos enrolamentos, também desempenha um papel no aumento da temperatura. Um transformador bem projetado com núcleo maior e enrolamentos de menor resistência terá perdas menores e, portanto, menor aumento de temperatura. Por exemplo, oTransformador de montagem de almofada de 1500 Kva 11kv 22kv 33kvfoi projetado para atender a requisitos específicos de desempenho, levando em consideração fatores como aumento de temperatura.
Medindo e controlando o aumento da temperatura
Sensores de temperatura
Para monitorar o aumento de temperatura de um transformador, geralmente são instalados sensores de temperatura. Esses sensores podem medir a temperatura dos enrolamentos, do óleo ou da superfície do transformador. Os dados coletados pelos sensores podem ser usados para determinar se o transformador está operando dentro da faixa segura de temperatura. Se a temperatura subir acima de um determinado ponto de ajuste, um alarme poderá ser acionado, indicando um possível problema.
Sistemas de refrigeração
Conforme mencionado anteriormente, o método de resfriamento é crucial para controlar o aumento da temperatura. Para transformadores imersos em óleo, o sistema de circulação de óleo pode ser projetado para aumentar a eficiência do resfriamento. Em alguns casos, equipamentos de refrigeração adicionais, como ventiladores ou radiadores, podem ser instalados para aumentar a taxa de dissipação de calor. OTransformador de distribuição Oltc imerso em óleo montado em almofadaestá equipado com recursos avançados de resfriamento para manter um aumento razoável de temperatura.
Gerenciamento de carga
O gerenciamento adequado da carga é essencial para controlar o aumento da temperatura. Isto pode ser conseguido monitorando a carga do transformador e garantindo que ela não exceda a capacidade nominal. Se necessário, a carga pode ser redistribuída entre vários transformadores para evitar sobrecarga.
Conclusão
Compreender o aumento de temperatura de um transformador montado em painel frontal morto é crucial para garantir sua operação confiável, eficiência e segurança. Como fornecedor desses transformadores, temos o compromisso de fornecer produtos de alta qualidade projetados para minimizar o aumento de temperatura e atender às necessidades específicas de nossos clientes. Ao considerar fatores como corrente de carga, temperatura ambiente, método de resfriamento e projeto do transformador, podemos oferecer transformadores que operam dentro da faixa de temperatura segura e têm uma longa vida útil.
Se você estiver interessado em adquirir transformadores montados em almofada frontal ou tiver alguma dúvida sobre aumento de temperatura ou outros aspectos técnicos, não hesite em nos contatar para uma discussão detalhada e negociação de aquisição. Estamos ansiosos para trabalhar com você para atender às suas necessidades de distribuição elétrica.
