A perda parasita em um transformador trifásico montado em anel principal é um aspecto crucial que afeta significativamente seu desempenho, eficiência e custo-benefício geral. Como fornecedor de transformadores trifásicos montados em almofada, compreender e lidar com perdas parasitas é de extrema importância para fornecer produtos de alta qualidade aos nossos clientes.
Compreendendo a perda perdida
A perda parasita refere-se às perdas de potência em um transformador que ocorrem fora do circuito magnético principal e dos enrolamentos. Ao contrário das conhecidas perdas de cobre (perdas I²R nos enrolamentos) e perdas no núcleo (histerese e perdas por correntes parasitas no núcleo), as perdas parasitas são mais complexas e difíceis de quantificar com precisão.
Em um transformador trifásico montado em anel principal, as perdas parasitas podem ser divididas em várias categorias. Uma fonte importante são as perdas por correntes parasitas nas partes estruturais do transformador. Essas peças estruturais, como tanque, braçadeiras e parafusos, ficam expostas aos campos magnéticos de vazamento gerados pelos enrolamentos. Quando o campo magnético de vazamento penetra nesses materiais condutores, são induzidas correntes parasitas, que por sua vez geram calor e resultam em perdas de energia.
Outro contribuinte significativo para as perdas parasitas são as perdas de corrente circulante em enrolamentos ou condutores conectados em paralelo. Em um transformador trifásico, se a impedância dos caminhos paralelos não estiver perfeitamente equilibrada, correntes circulantes fluirão entre esses caminhos. Estas correntes circulantes levam a uma dissipação adicional de energia, aumentando as perdas parasitas globais.
Fatores que afetam a perda perdida
Campo Magnético de Vazamento
A magnitude do campo magnético de vazamento é um fator chave que influencia as perdas parasitas. Um campo magnético de vazamento mais forte induzirá correntes parasitas maiores nas partes estruturais, aumentando assim as perdas parasitas. O projeto dos enrolamentos do transformador, como o arranjo dos enrolamentos, o número de voltas e a distância física entre os enrolamentos, podem ter um impacto significativo no campo magnético de vazamento. Por exemplo, um projeto de enrolamento mais compacto pode reduzir o campo magnético de fuga e, conseqüentemente, as perdas parasitas.
Propriedades dos materiais
A condutividade elétrica e a permeabilidade magnética dos materiais estruturais utilizados no transformador também desempenham um papel importante. Materiais com alta condutividade elétrica terão correntes parasitas maiores induzidas neles quando expostos a um campo magnético. Da mesma forma, materiais com alta permeabilidade magnética podem aumentar a penetração do campo magnético, levando ao aumento das perdas parasitas. Portanto, a seleção de materiais apropriados com baixa condutividade elétrica e permeabilidade magnética pode ajudar a reduzir as perdas parasitas.
Condições de carga
A carga no transformador também afeta as perdas parasitas. À medida que a corrente de carga aumenta, o campo magnético de fuga também aumenta proporcionalmente. Isso resulta em maiores perdas por correntes parasitas nas partes estruturais e perdas por corrente circulante em condutores conectados em paralelo. Em condições de alta carga, as perdas parasitas podem se tornar uma parcela significativa das perdas totais no transformador.
Medindo a perda perdida
Medir as perdas parasitas com precisão é uma tarefa desafiadora devido à sua natureza complexa. Um método comum é a medição direta do aumento de temperatura nas partes estruturais do transformador. Medindo a diferença de temperatura entre as condições sem carga e plena carga e conhecendo as propriedades térmicas dos materiais, a potência dissipada como calor (ou seja, as perdas parasitas) pode ser estimada.
Outra abordagem é o uso de software de análise de elementos finitos (FEA). FEA pode simular a distribuição do campo magnético no transformador e calcular as correntes parasitas induzidas e as correntes circulantes em diferentes partes. Este método fornece uma previsão mais detalhada e precisa das perdas parasitas, mas requer software avançado e recursos computacionais significativos.
Impacto da perda parasita no desempenho do transformador
Eficiência
As perdas parasitas reduzem diretamente a eficiência do transformador. Como a eficiência é definida como a razão entre a potência de saída e a potência de entrada, qualquer aumento nas perdas parasitas diminuirá a potência de saída para uma determinada potência de entrada, resultando em uma eficiência mais baixa. Um transformador com altas perdas parasitas consumirá mais energia elétrica durante a operação, levando a custos operacionais mais elevados para o usuário final.
Aumento da temperatura
O calor gerado pelas perdas parasitas provoca um aumento na temperatura do transformador. O aumento excessivo da temperatura pode degradar os materiais de isolamento utilizados no transformador, reduzindo a sua vida útil e aumentando o risco de falha do isolamento. Isto pode levar a reparos dispendiosos ou até mesmo à substituição prematura do transformador.
Barulho
Perdas parasitas também podem contribuir para o ruído gerado pelo transformador. A vibração das partes estruturais devido à interação entre o campo magnético e as correntes parasitas induzidas pode produzir ruído audível. Ruído de alto nível pode ser um incômodo em áreas residenciais ou comerciais onde o transformador está instalado.
Estratégias para reduzir perdas perdidas
Otimização do projeto de enrolamento
Conforme mencionado anteriormente, o projeto do enrolamento tem um impacto significativo no campo magnético de vazamento. Ao otimizar o arranjo do enrolamento, como o uso de enrolamentos concêntricos ou enrolamentos intercalados, o campo magnético de vazamento pode ser reduzido. Além disso, a seleção adequada do número de voltas e do tamanho do condutor pode ajudar a equilibrar a impedância dos enrolamentos conectados em paralelo, minimizando as perdas de corrente circulante.
Uso de materiais de baixa perda
A seleção de materiais com baixa condutividade elétrica e permeabilidade magnética para as partes estruturais do transformador pode efetivamente reduzir as perdas parasitas. Por exemplo, usar aço inoxidável ou alumínio não magnético para o tanque e braçadeiras em vez de materiais ferromagnéticos pode diminuir significativamente as perdas por correntes parasitas.
Blindagem Magnética
A instalação de blindagens magnéticas ao redor das áreas com campos magnéticos de alto vazamento pode ajudar a redirecionar o campo magnético e reduzir sua penetração nas partes estruturais. Os escudos magnéticos são normalmente feitos de materiais com alta permeabilidade magnética, como mu metal. Ao absorver e desviar o campo magnético, as blindagens magnéticas podem impedir a indução de grandes correntes parasitas nos materiais condutores circundantes.
Nossas ofertas como fornecedor
Como fornecedor de transformadores trifásicos montados em almofada, estamos comprometidos em minimizar perdas parasitas em nossos produtos. Nossa equipe de engenharia utiliza técnicas avançadas de projeto e ferramentas de simulação para otimizar o projeto do enrolamento e reduzir o campo magnético de vazamento. Selecionamos cuidadosamente materiais de alta qualidade com baixa condutividade elétrica e permeabilidade magnética para construir as partes estruturais do transformador.

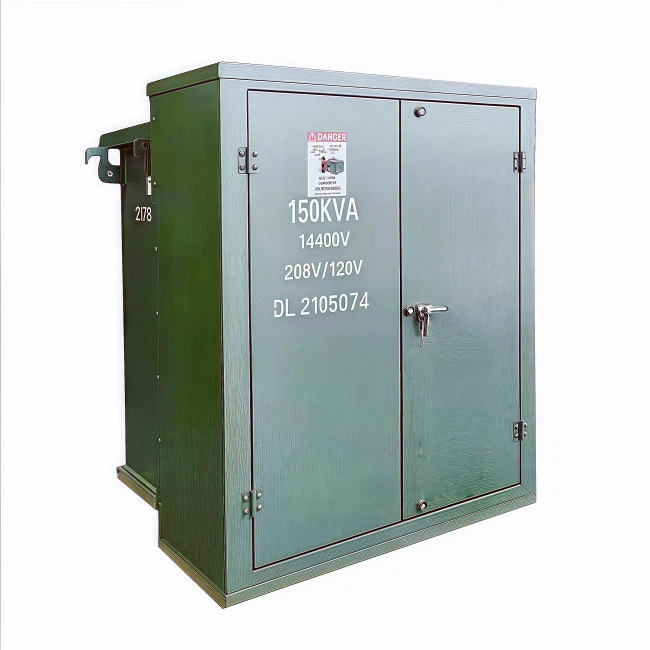

Oferecemos uma variedade de modelos de transformadores, incluindoTransformador montado em almofada frontal morta,Transformador de montagem em almofada trifásica de alimentação de loop, eTransformador trifásico imerso em óleo montado em almofada. Cada um desses modelos é projetado para atender às necessidades específicas de nossos clientes, garantindo ao mesmo tempo baixas perdas parasitas e alta eficiência.
Se você estiver procurando por um transformador trifásico montado em anel principal, convidamos você a entrar em contato conosco para uma discussão detalhada sobre suas necessidades. Nossos especialistas técnicos estão prontos para lhe fornecer aconselhamento profissional e soluções personalizadas. Ao escolher nossos transformadores, você pode se beneficiar de consumo reduzido de energia, custos operacionais mais baixos e vida útil mais longa.
Referências
- Grover, FW (1946). Cálculos de indutância: fórmulas e tabelas de trabalho. Publicações Dover.
- McLyman, CW (2004). Manual de projeto de transformadores e indutores. Imprensa CRC.
- Comissão Eletrotécnica Internacional (IEC). (2019). IEC 60076 - 2: Transformadores de potência - Parte 2: Aumento de temperatura.
