Ei! Como fornecedor de transformadores monofásicos montados em bloco, muitas vezes sou questionado sobre a impedância de curto - circuito desses transformadores. Então, pensei em sentar e escrever este blog para explicar o que é, por que é importante e como afeta o desempenho de nossosTransformador monofásico de montagem em almofada.
O que é impedância de curto-circuito?
Vamos começar com o básico. A impedância de curto - circuito, frequentemente denotada como (Z_ {sc}), é uma medida da oposição que um transformador oferece ao fluxo de corrente de curto - circuito. Quando ocorre um curto - circuito em um sistema elétrico, uma grande quantidade de corrente tenta fluir através do transformador. A impedância de curto - circuito limita esta corrente.
Pense nisso como um engarrafamento em uma estrada. A impedância de curto - circuito é como a parte estreita da estrada que restringe o fluxo de carros (corrente). É expresso como uma porcentagem da tensão nominal do transformador. Por exemplo, se um transformador tiver uma impedância de curto - circuito de 5%, significa que quando ocorre um curto - circuito, a queda de tensão no transformador devido à impedância é de 5% da tensão nominal.
Como é medido?
Medir a impedância de curto - circuito é um pouco técnico, mas vou explicar para você. Primeiro, provocamos um curto-circuito no enrolamento secundário do transformador. Então, aplicamos uma tensão reduzida ao enrolamento primário. Esta tensão é ajustada até que a corrente que flui pelos enrolamentos atinja a corrente nominal do transformador.
A relação entre a tensão aplicada e a tensão nominal, multiplicada por 100, nos dá a impedância de curto - circuito em porcentagem. É um teste crucial que realizamos em todos os nossosTransformador de potência monofásico montado em almofadapara garantir que atendam aos padrões exigidos.
Por que a impedância de curto-circuito é importante?
1. Proteção do Transformador
A impedância de curto - circuito protege o transformador contra danos durante um evento de curto - circuito. Se não houvesse impedância, a corrente de curto - circuito seria extremamente alta, o que poderia causar superaquecimento e estresse mecânico nos enrolamentos e demais componentes do transformador. Isso pode levar à falha completa do transformador.
2. Estabilidade do Sistema
Também desempenha um papel vital na estabilidade de todo o sistema elétrico. Um transformador com a impedância de curto - circuito correta ajuda a controlar a corrente de curto - circuito no sistema. Isto é importante porque a corrente excessiva de curto-circuito pode causar afundamentos de tensão, o que pode afetar o desempenho de outros equipamentos elétricos conectados ao sistema.
3. Coordenação com Dispositivos de Proteção
A impedância de curto - circuito é usada para coordenar a operação de dispositivos de proteção, como disjuntores e fusíveis. Esses dispositivos são projetados para desarmar quando a corrente de curto-circuito excede um determinado nível. A impedância de curto - circuito do transformador ajuda a determinar este nível com precisão.
Fatores que afetam a impedância de curto-circuito
1. Projeto de enrolamento
A forma como os enrolamentos são projetados no transformador tem um impacto significativo na impedância de curto - circuito. O número de voltas, a área da seção transversal dos condutores e a disposição dos enrolamentos desempenham um papel. Por exemplo, se os enrolamentos estiverem pouco espaçados, o fluxo de fuga é reduzido, o que por sua vez reduz a impedância de curto-circuito.
2. Projeto Central
O núcleo do transformador também afeta a impedância de curto - circuito. O tipo de material do núcleo, seu formato e tamanho podem influenciar as propriedades magnéticas do transformador. Um núcleo com alta permeabilidade magnética pode reduzir o fluxo de fuga e, portanto, a impedância de curto-circuito.
3. Classificação do transformador

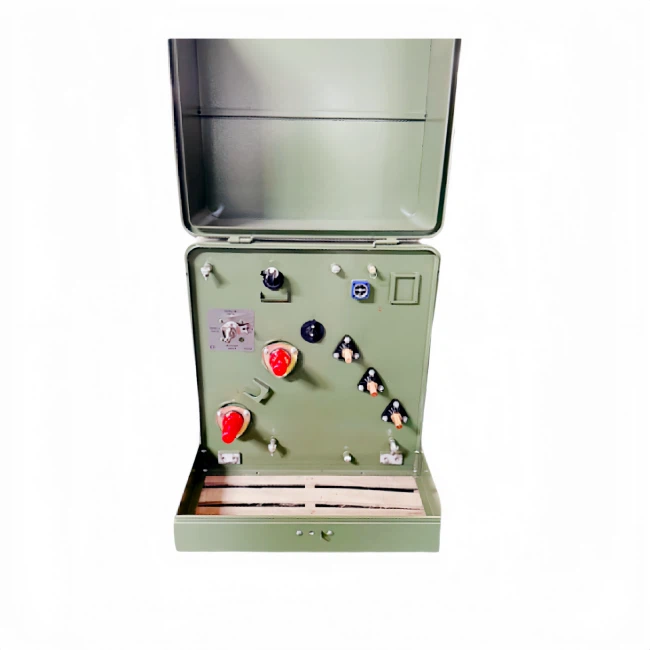

A classificação do transformador, como sua classificação em kVA, também afeta a impedância de curto - circuito. Geralmente, transformadores maiores têm impedâncias de curto - circuito mais altas. Por exemplo, nossoTransformador monofásico de montagem em almofada de 167 Kvaterá uma impedância de curto - circuito diferente em comparação com um transformador nominal menor.
Impacto no desempenho do transformador
1. Regulação de tensão
A impedância de curto - circuito afeta a regulação de tensão do transformador. A regulação de tensão é a mudança na tensão secundária do transformador de condições sem carga para plena carga. Uma impedância de curto - circuito mais alta pode resultar em uma queda de tensão maior sob carga, o que significa uma regulação de tensão mais fraca.
2. Eficiência
Também tem impacto na eficiência do transformador. Durante a operação normal, a impedância de curto - circuito causa algumas perdas de energia na forma de perdas de cobre. Estas perdas aumentam com o quadrado da corrente que flui através dos enrolamentos. Portanto, um transformador com menor impedância de curto - circuito geralmente terá maior eficiência.
Escolhendo a Impedância de Curto-Circuito Correta
Quando se trata de escolher a impedância de curto - circuito correta para um transformador monofásico montado em bloco, isso depende da aplicação específica. Para aplicações onde o sistema elétrico é mais sensível a correntes de curto-circuito, pode ser necessária uma impedância de curto-circuito mais alta. Por outro lado, para aplicações onde uma boa regulação de tensão e alta eficiência são mais importantes, uma impedância de curto-circuito mais baixa pode ser preferida.
Como fornecedor, trabalhamos em estreita colaboração com nossos clientes para entender suas necessidades e recomendar o transformador mais adequado com a impedância de curto-circuito correta. Temos uma ampla gama deTransformador monofásico de montagem em almofadaopções disponíveis, cada uma projetada para atender a diferentes necessidades.
Conclusão
Concluindo, a impedância de curto - circuito de um transformador monofásico montado em bloco é um parâmetro crucial que afeta seu desempenho, proteção e estabilidade do sistema elétrico. É importante compreender como é medido, quais fatores o afetam e como impacta a operação geral do transformador.
Se você estiver procurando por um transformador monofásico montado em bloco e tiver dúvidas sobre impedância de curto - circuito ou qualquer outro aspecto de nossos produtos, não hesite em entrar em contato. Estamos aqui para ajudá-lo a fazer a escolha certa para o seu sistema elétrico. Se você precisa de umTransformador de potência monofásico montado em almofadaou umTransformador monofásico de montagem em almofada de 167 Kva, nós ajudamos você. Vamos iniciar uma conversa e encontrar a solução perfeita para as suas necessidades.
Referências
- Sistemas Elétricos de Potência por JR Lucas
- Engenharia de Transformadores: Design, Tecnologia e Diagnóstico por TA Lipo
