Como fornecedor experiente de subestações compactas, testemunhei em primeira mão o papel crítico que os sistemas de aterramento desempenham na operação segura e eficiente desses componentes essenciais da infraestrutura elétrica. Nesta postagem do blog, irei me aprofundar nas complexidades do sistema de aterramento de uma subestação compacta, explorando suas funções, componentes, considerações de projeto e requisitos de manutenção.
Funções do Sistema de Aterramento
O sistema de aterramento de uma subestação compacta desempenha diversas funções vitais. Em primeiro lugar, fornece um caminho de baixa resistência para que as correntes de falta fluam com segurança para o solo. Quando ocorre uma falha, como um curto - circuito entre um condutor energizado e o invólucro da subestação, o sistema de aterramento garante que a corrente de falha possa atingir rapidamente o solo, minimizando assim o risco de choque elétrico ao pessoal e danos ao equipamento.
Em segundo lugar, o sistema de aterramento ajuda a estabilizar os níveis de tensão dentro da subestação. Ao fornecer um ponto de referência para o potencial elétrico, ajuda a manter um ambiente elétrico equilibrado e estável, essencial para o bom funcionamento de todos os equipamentos elétricos da subestação.
Em terceiro lugar, protege a subestação contra descargas atmosféricas. Os raios podem induzir tensões e correntes extremamente altas no sistema elétrico. Um sistema de aterramento bem projetado pode dissipar com segurança a energia do raio no solo, evitando danos aos componentes da subestação.
Componentes do Sistema de Aterramento
O sistema de aterramento de uma subestação compacta normalmente consiste em vários componentes principais.
Eletrodos de aterramento
Estes são os condutores que estão em contato direto com a terra. Os tipos comuns de eletrodos de aterramento incluem hastes de aterramento, que geralmente são feitas de aço revestido de cobre ou cobre sólido. As hastes de aterramento são cravadas verticalmente no solo até uma certa profundidade, normalmente em torno de 2,5 a 3 metros. Outro tipo é a placa de aterramento, que é uma placa metálica plana, geralmente feita de cobre ou aço galvanizado, enterrada horizontalmente no solo. Esses eletrodos formam a interface entre o sistema elétrico da subestação e a terra.
Condutores de Aterramento
São os fios ou cabos que conectam os diversos equipamentos elétricos da subestação aos eletrodos de aterramento. Eles são responsáveis por transportar as correntes de falta e outras cargas elétricas do equipamento para o terra. O tamanho e o material dos condutores de aterramento são cuidadosamente selecionados com base nos níveis esperados de corrente de falta e nas características elétricas da subestação.
Barramentos de Aterramento
Barramentos de aterramento são usados para coletar e distribuir as conexões de aterramento dentro da subestação. Geralmente são feitos de cobre ou alumínio e são instalados em local central da subestação. Todos os condutores de aterramento de diferentes equipamentos são conectados ao barramento de aterramento, que então se conecta aos eletrodos de aterramento.
Considerações de projeto
Projetar um sistema de aterramento eficaz para uma subestação compacta requer consideração cuidadosa de vários fatores.
Resistividade do Solo
A resistividade do solo é um fator crucial, pois determina a resistência do sistema de aterramento. Diferentes tipos de solo, como argila, areia e argila, têm diferentes valores de resistividade. Solos de alta resistividade podem dificultar o fluxo das correntes de falta para o solo. Para superar isso, podem ser empregadas técnicas como o uso de múltiplos eletrodos de aterramento, a adição de preenchimento condutivo ao redor dos eletrodos ou o uso de tratamentos químicos para diminuir a resistividade do solo.
Níveis atuais de falha
Os níveis esperados de corrente de falta na subestação devem ser calculados com precisão. Isto depende de fatores como a capacidade da subestação, o tipo de equipamento elétrico instalado e a configuração da rede elétrica. O tamanho dos condutores e eletrodos de aterramento deve ser selecionado para poder transportar a corrente máxima de falta sem superaquecer ou causar quedas excessivas de tensão.
Requisitos de equipamento elétrico
Diferentes tipos de equipamentos elétricos na subestação podem ter requisitos específicos de aterramento. Por exemplo, alguns equipamentos eletrônicos sensíveis podem exigir um sistema de aterramento mais estável e de baixa impedância para evitar interferência eletromagnética. O projeto do sistema de aterramento deve levar em consideração estes requisitos específicos para garantir o bom funcionamento de todos os equipamentos.
Requisitos de manutenção
A manutenção regular do sistema de aterramento é essencial para garantir sua eficácia contínua.
Inspeções Visuais
Inspeções visuais periódicas devem ser realizadas para verificar quaisquer sinais de danos ou corrosão nos eletrodos de aterramento, condutores e barramentos. Quaisquer componentes danificados ou corroídos devem ser substituídos imediatamente.
Teste de resistência
A resistência do sistema de aterramento deve ser medida regularmente utilizando equipamento de teste apropriado. Um valor de resistência alto pode indicar um problema com os eletrodos ou condutores de aterramento, como uma conexão solta ou um condutor quebrado. Se a resistência medida exceder os limites aceitáveis, deverão ser tomadas ações corretivas.
Documentação
Deve ser mantida documentação precisa do sistema de aterramento, incluindo seu projeto, detalhes de instalação e histórico de manutenção. Esta documentação pode ser útil para solução de problemas, atualizações futuras e conformidade com padrões de segurança.
Nossas ofertas de subestações compactas

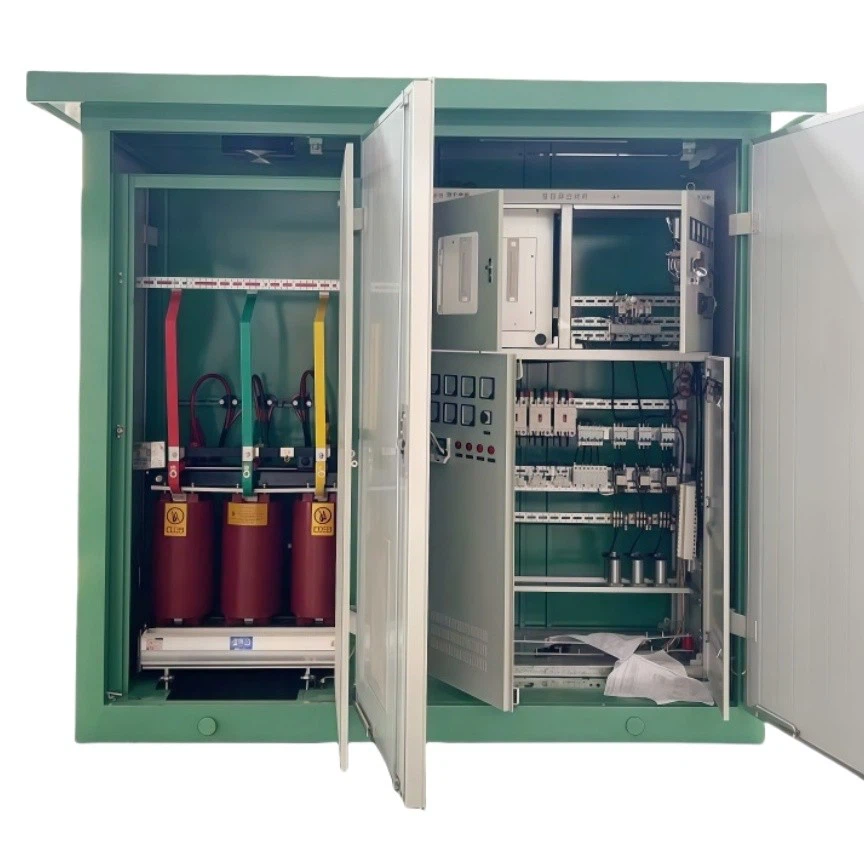

Em nossa empresa, oferecemos uma ampla gama de subestações compactas de alta qualidade, incluindoSubestação Compacta 33kv,Subestação Compacta de 500 Kva, eSubestação Compacta Pré-fabricada. Cada uma de nossas subestações é projetada com um sistema de aterramento de última geração para garantir o mais alto nível de segurança e confiabilidade.
Nossa equipe de engenheiros experientes projeta cuidadosamente os sistemas de aterramento para nossas subestações compactas, levando em consideração todos os fatores relevantes, como condições do solo, níveis de corrente de falta e requisitos de equipamento. Usamos apenas materiais da mais alta qualidade para eletrodos de aterramento, condutores e barramentos para garantir desempenho de longo prazo.
Contate-nos para compras
Se você está procurando uma subestação compacta, convidamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de vendas está pronta para responder a todas as suas dúvidas, fornecer soluções customizadas de acordo com suas necessidades específicas e oferecer preços competitivos. Quer você seja uma empresa de serviços públicos, uma instalação industrial ou uma empresa comercial, temos a subestação compacta certa para você.
Referências
- Padrão IEEE 80 - 2013, Guia IEEE para segurança em aterramento de subestações CA.
- Código Elétrico Nacional (NEC), Artigo 250, Aterramento e Ligação.
- Qualidade de Sistemas Elétricos de Potência, por Roger C. Dugan, Mark F. McGranaghan e Surya Santoso.
