Testar o desempenho de um transformador trifásico montado em anel principal é um processo crucial que garante a confiabilidade e a eficiência dos sistemas de distribuição elétrica. Como fornecedor desses transformadores, entendo a importância de testes precisos no fornecimento de produtos de alta qualidade aos nossos clientes. Neste blog, compartilharei alguns métodos e considerações importantes para testar o desempenho dos transformadores trifásicos montados em anel principal.
Inspeção Visual
A primeira etapa no teste de um transformador é uma inspeção visual completa. Isso ajuda a identificar quaisquer danos físicos óbvios ou sinais de desgaste. Verifique o exterior do transformador quanto a rachaduras, amassados ou sinais de corrosão. Observe as conexões, incluindo as buchas e terminais, para garantir que estejam firmes e livres de sinais de superaquecimento, como descoloração. Examine as juntas e vedações para garantir que estejam intactas e forneçam uma vedação adequada. Uma junta danificada pode causar entrada de umidade, o que pode afetar gravemente o desempenho e a vida útil do transformador.
Teste de resistência de isolamento
O teste de resistência de isolamento é um teste fundamental para avaliar o estado do isolamento do transformador. Usando um megôhmetro, medimos a resistência entre os enrolamentos e o solo, bem como entre os diferentes enrolamentos. Um valor elevado de resistência de isolamento indica boa integridade de isolamento. Valores baixos de resistência podem sugerir entrada de umidade, degradação do isolamento ou outros problemas. É importante realizar este teste em um nível específico de temperatura e umidade, pois esses fatores podem afetar significativamente os resultados do teste. Normalmente, a tensão de teste para teste de resistência de isolamento de transformadores montados em bloco está na faixa de 1.000 V a 5.000 V, dependendo da tensão nominal do transformador.
Teste de relação de giros
A relação de espiras de um transformador é a razão entre o número de espiras no enrolamento primário e o número de espiras no enrolamento secundário. O teste da relação de espiras é essencial para verificar o funcionamento correto do transformador e garantir que a tensão de saída esteja dentro da faixa especificada. Usamos um testador de relação de espiras para medir a relação de espiras em diferentes derivações do transformador. Qualquer desvio significativo da relação de espiras nominais pode indicar um problema com o enrolamento, como um curto-circuito ou circuito aberto. Este teste ajuda a detectar defeitos de fabricação ou danos que possam ter ocorrido durante o transporte ou instalação.
Não - Teste de carga e perda de carga
Testes sem carga e perda de carga são usados para determinar a eficiência do transformador. A perda sem carga, também conhecida como perda de núcleo, ocorre quando o transformador está energizado, mas não há carga conectada ao enrolamento secundário. É causado principalmente por histerese e perdas por correntes parasitas no núcleo. A perda de carga, por outro lado, ocorre quando o transformador fornece energia a uma carga. Inclui perdas nos enrolamentos devido ao fluxo de corrente.
Para realizar testes de perda sem carga, aplicamos tensão nominal ao enrolamento primário enquanto mantemos o enrolamento secundário em circuito aberto. Medimos a potência de entrada, que representa a perda sem carga. Para testes de perda de carga, conectamos uma carga ao enrolamento secundário e medimos a potência de entrada em diferentes níveis de carga. Comparando as perdas medidas com os valores nominais, podemos avaliar a eficiência do transformador. Perdas elevadas podem indicar projeto deficiente, defeitos de fabricação ou envelhecimento dos componentes do transformador.
Teste de aumento de temperatura
O teste de aumento de temperatura é crucial para avaliar o desempenho térmico do transformador. Durante a operação normal, os transformadores geram calor devido a perdas no núcleo e nos enrolamentos. O aumento excessivo da temperatura pode levar à degradação do isolamento, à redução da vida útil e até mesmo à falha do transformador. Utilizamos sensores de temperatura para monitorar a temperatura dos enrolamentos e do óleo (em transformadores imersos em óleo) durante um teste de carga. O teste normalmente é realizado por um período especificado, geralmente várias horas, com uma carga nominal ou uma condição de sobrecarga definida. O aumento da temperatura deve estar dentro dos limites especificados pelas normas pertinentes.
Teste do Fator de Dissipação Dielétrica
O teste do fator de dissipação dielétrica, também conhecido como teste tan delta, é usado para avaliar a qualidade do isolamento no transformador. Ele mede a relação entre a potência dissipada no isolamento e a potência armazenada no isolamento. Um valor alto do fator de dissipação dielétrica indica baixa qualidade de isolamento, que pode ser devido à entrada de umidade, contaminação ou envelhecimento. Este teste é particularmente útil para detectar sinais precoces de deterioração do isolamento. Aplicamos uma tensão senoidal em uma frequência específica ao isolamento e medimos a corrente e o ângulo de fase entre a tensão e a corrente.
Teste de impedância de curto-circuito
O teste de impedância de curto - circuito é usado para determinar a impedância do transformador sob condições de curto - circuito. É um parâmetro importante para proteção do transformador contra falhas de curto - circuito e para coordenação dos dispositivos de proteção do sistema elétrico. Aplicamos uma corrente de curto - circuito ao enrolamento secundário enquanto mantemos o enrolamento primário energizado com uma tensão reduzida. Medindo a tensão e a corrente, podemos calcular a impedância de curto - circuito. A impedância de curto - circuito deve estar dentro da faixa especificada para garantir o funcionamento adequado do transformador e do sistema de proteção.
Considerações para teste
Ao testar transformadores trifásicos montados em anel principal, há várias considerações a serem lembradas. Primeiro, todos os testes devem ser realizados de acordo com os padrões relevantes, como os padrões IEEE, IEC ou ANSI. Esses padrões fornecem diretrizes para métodos de teste, equipamentos de teste e critérios de aceitação. Em segundo lugar, o equipamento de teste deve ser calibrado regularmente para garantir resultados de teste precisos e confiáveis. Terceiro, devem ser tomadas precauções de segurança durante os testes, pois os transformadores operam em altas tensões e correntes.

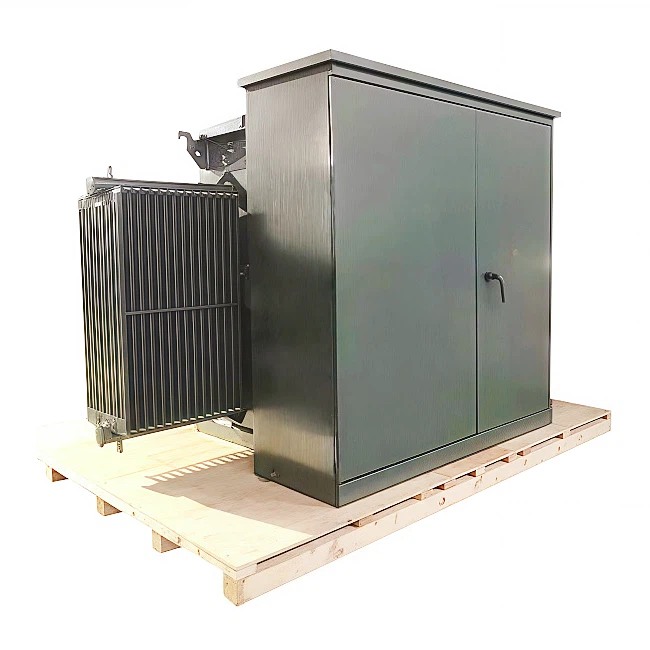

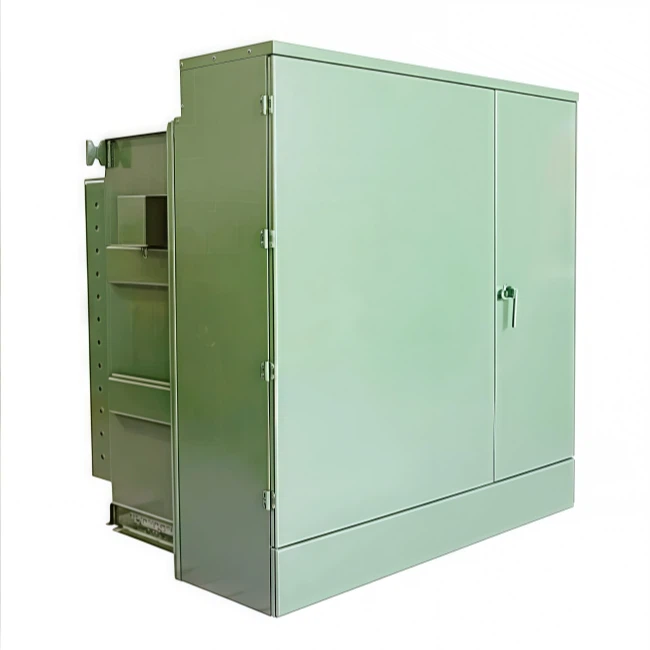

Como fornecedor, oferecemos uma ampla gama de transformadores montados em almofada trifásicos principais de anel, incluindoTransformador de almofada trifásico com isolamento classe H,Transformador montado em almofada trifásico totalmente selado, eTransformador trifásico imerso em óleo montado em almofada. Nossos transformadores são rigorosamente testados para garantir que atendam aos mais altos padrões de qualidade.
Se você estiver interessado em adquirir nossos transformadores trifásicos montados em anel principal ou tiver alguma dúvida sobre o processo de teste, não hesite em nos contatar para mais discussões e negociações de aquisição. Estamos empenhados em fornecer-lhe os melhores produtos e serviços.
Referências
- IEEE C57.12.28 - Padrão para Transformadores de Distribuição Trifásicos, Tipo Compartimental, Auto-resfriados, Montados em Pad, 500 kVA e Menores; Alta Tensão, 34 500 GrdY/19 920 Volts e Abaixo; Baixa tensão, 12 470Y/7200 Volts e abaixo
- IEC 60076 - 1 - Transformadores de potência - Parte 1: Geral
- ANSI C57.12.00 - Requisitos Gerais Padrão para Transformadores de Distribuição, Potência e Regulação Imersos em Líquido
